產品簡介
轉子泵屬容積式泵的一種形式，通過轉子與泵體間的相對運動來改變工作容積，從而使流體的能量增加。

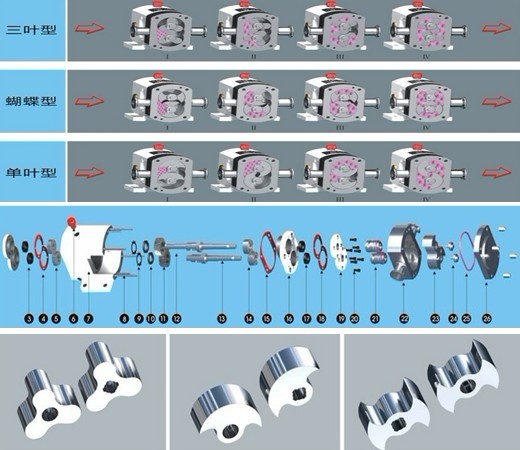

轉子泵又稱羅茨泵、膠體泵、高濃漿泵等，它依靠兩個同步運動的轉子，由一對外置式同步齒輪箱進行傳動，轉子在傳動軸的帶動下進行同步反方向旋轉，從而構成了較高的真空度和排放壓力。兩轉子將轉子室分隔成幾個小空間，并按I-II-III-IV的次序運轉。運轉到I位置時，只有進口處充滿介質；運轉到II位置時，II室中封閉了部分介質；到位置時，III室中也封閉了介質；到位置IV時，進口處和出口室相通，介質即被輸送至出物料管道。按這樣的循環往復，介質即被不斷的輸送出去。
產品特點
本泵中凡與輸送物料接觸的零配件，均采用符合衛生標準的不銹鋼材料制作，其密封件均采用無毒橡膠�？煽康姆冷P性和無毒密封性確保了安全衛生。轉子的流線結構以及轉子室中無死點和非金屬件，避免了對被輸送物質造成污染。適用于就地CIP清洗與蒸汽消毒，完全符合美國FDA規范要求及醫藥級（GMP）規范要求。
特別適用于再輸送過程中容易起泡沫以及輸送高粘度、高濃度及任何含顆粒的介質，經其輸送的物料保持原有的品質部變，不起任何理化反應。
采用外裝動、靜環式機械密封，可直接水沖洗，耐高壓，不易磨損，無泄漏。
體積小，流量大，揚程壓力高，適用長距離與高阻力定量輸送。
泵的葉輪與傳動齒輪分開，且在泵腔內各零配件之間保證一定的間隙，相互不接觸，伍磨損，低噪音，可靠性好，使用壽命長，節能降耗。配置變頻器后，可以隨意調節流量，并可做一般計量泵使用。可輸送汽、液、固等三相混合物料。可以輸送的介質的粘度可高1000000CP和含固量達55%的漿料。結構緊湊，維護方便，幾乎無易損件，運行成本低。
選型性能表
|
型號 |
升/轉
L/r |
轉速
Rpm |
流量
L/h |
壓力
Mpa |
粘度范圍
CP |
功率
kw |
標配功率
kw |
進出口管徑
mm |
|
RP25-1.5 |
0.045 |
40-600 |
100-1600 |
0.2-1.2 |
1-1000000 |
0.25-1.5 |
0.75 |
Φ25 |
|
RP32-3 |
0.08 |
40-600 |
200-2800 |
0.2-1.2 |
1-1000000 |
0.37-3 |
1.5 |
Φ32 |
|
RP38-4.5 |
0.15 |
40-550 |
350-4500 |
0.2-1.2 |
1-1000000 |
0.55-4 |
3 |
Φ38 |
|
RP50-8 |
0.25 |
40-550 |
600-8000 |
0.2-1.2 |
1-1000000 |
1.5-7.5 |
4 |
Φ50 |
|
RP63.5-12 |
0.42 |
40-500 |
1000-12000 |
0.2-1.2 |
1-1000000 |
2.2-11 |
7.5 |
Φ63.5 |
|
RP76-22 |
0.72 |
40-500 |
1720-22000 |
0.2-1.2 |
1-1000000 |
3-18 |
11 |
Φ76 |
|
RP89-35 |
1.15 |
40-500 |
2750-34500 |
0.2-1.2 |
1-1000000 |
5.5-22 |
18 |
Φ89 |
|
RP108-50 |
1.85 |
40-450 |
4400-50000 |
0.2-1.2 |
1-1000000 |
7.5-30 |
22 |
Φ108 |
備注：
不同粘度的物料出口壓力是不同的，例如水的粘度是1CP,出口壓力是0.2Mpa；
可根據介質的需要及工況的需要選擇理想的驅動；
表中的流量及壓力均為在介質為水的狀態下測定；
可根據連接需要選擇連接方式：螺紋接頭、重型卡箍、連接法蘭。
應用范圍
食品工業：酸牛 奶、鮮奶油、冰淇淋、乳酪塊、乳清、啤酒、麥芽汁、酵母、果醬、糖漿、汽水、果汁、布丁、番茄醬、芝麻醬、花生醬、調味品、食用油、乳清等。
日化工業：凝膠、洗面奶、洗手液、沐浴露、洗衣粉、護膚品、染發劑、香油精、牙膏、洗滌劑、洗發精、鞋油、化妝品、香精、肥皂、香脂、甘油、脂肪酸等。
制藥工業：各型丸糊、乳化劑、糖漿、營養液、中藥、膏狀藥劑、生物制品、魚花粉、蜂皇漿、疫苗、保健品等。
化工工業：脂肪、溶劑、樹脂、聚合物、油漆、顏料、染料、涂料、潤滑油、潤滑脂、石油劑、乳化瀝青、膠粘劑、塑料、玻璃鋼、皮革 等。
建筑工業：各種涂料。包括內外墻涂料、防腐料、陶瓷涂料、油漆涂料、陶瓷釉料等。
其它工業：塑料工業、紡織工業、造紙工業、煤炭浮劑、納米材料、生物化工等行業。
應用特點
三葉型轉子泵：特別適合在輸送過程中容易起泡沫以及輸送高粘度、濃度及含顆粒的介質，經其輸送的物料保持原有品質不變，不起任何理化反應，輸送流量可以較準確的控制并可以作計量泵使用。
蝴蝶型轉子泵：它不僅具有一般轉子泵的特點，并且在輸送高粘度及內含較大顆粒的物料時，也具有一定的優勢，對特別粘稠的物料也能夠有效輸送，經其輸送的物料保持原有品質不變。
單蝶型轉子泵：專門針對輸送內含大顆粒的物料而設計制造，其獨特的結構形狀和使其能夠在輸送內含大顆粒物料時具有其他泵中不可比擬的優越性，經其輸送的物料保持原有品質部變，是輸送含顆粒物料泵的首選。
電機+ 無級變速器：調速精度高，變速范圍大（速比可在1：1.4至1:7之間任意變化），可連續工作運轉，運轉平穩，性能的穩定，噪音低，扭矩大，流量無極可調。但它的變速時需手動萊調節，自動化程度不高，調速須在運轉中進行，不可在停車時轉動調速手輪。它不宜用于可能超負荷或堵塞場合使用。
電機+ 定正比減速器：承載能力強，效率高，振動小，噪音低，能耗低，傳動方式簡單，但由于其速比恒定，所以決定了流量不可調。
變頻電機+ 變頻器：主要特點：扭矩大，調速精度高，運行平穩，性能穩定，可實現轉速的自動調節，確保了流量任意控制，彌補了無級變速器自動化程度不高的缺陷。缺點是變頻器的價格較高。
上進下出型：特別針對流動性較差的物料的輸送，進口處可根據客戶需要做成不同的連接方式，如卡箍、法蘭、螺紋、喇叭口矩形，驅動也可采用無極變速和定比齒輪減速形式。
小車移動式：應用于非定點輸送物料的場合，可根據不同工況、物料的要求做成各種不同配置方式。
